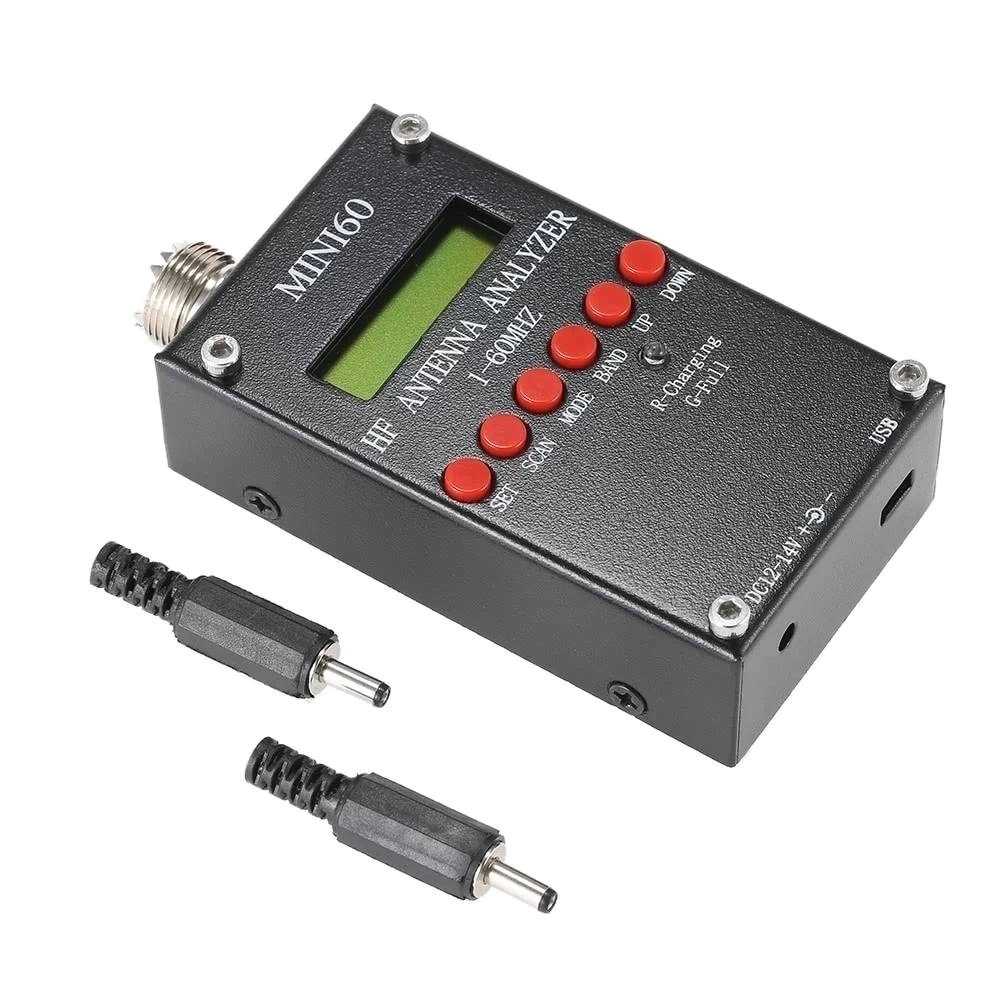

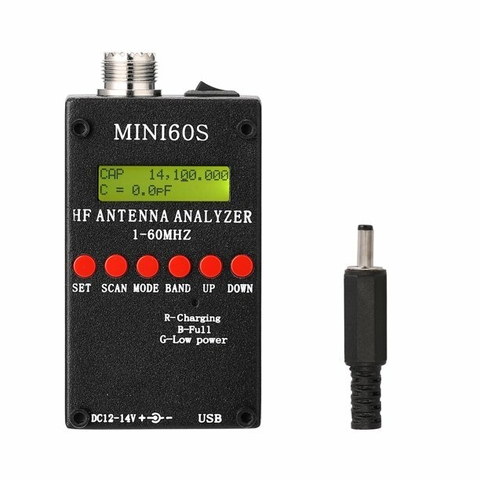

Este es un analizador de antena para aficionados a la radioafición. Puede medir una impedancia de fuente de 50 ohmios. También es un medidor de resonancia de bucle magnético, relación de onda estacionaria, impedancia...
Características:
batería recargable de 3.7v
Generación y control de frecuencia: 1-60MHz.
Fuente de alimentación externa: conector de alimentación de 2,1 mm (pin central positivo).
6 botones de operación, fáciles y convenientes de operar.
Caja de metal negro instalada, solo conecte la alimentación (no incluida) y luego trabaje.
Tamaño de paso: incrementos configurables por el usuario de 100 Hz, 1 KHz, 10 KHz y 100 KHz.
Admite el análisis de forma de onda de datos de medición a través de la conexión de la computadora con un cable USB (no incluido).
Operación:
La opción de control manual muestra la ROE y la impedancia compleja en las frecuencias seleccionadas
Resultados de escaneo automático mostrados como frecuencias de SWR más bajas e impedancia compleja
Funciona con pilas para uso en el campo o utiliza un adaptador de pared externo de 13,8 V
Modos de ahorro de energía
Calibración multipunto para una mejor precisión
Capacidades del instrumento:
Mida los parámetros eléctricos de la antena: SWR, impedancia (resistencia + reactancia), capacitancia, inductancia;
Mida la impedancia del punto de alimentación;
Medir la pérdida de tierra;
Ajuste los sintonizadores de antena y determine la pérdida;
Medir inductores y capacitores;
Mida la línea de transmisión coaxial (SWR, longitud, Q y pérdida aproximadas, frecuencia de resonancia e impedancia);
Mida y determine los ajustes óptimos para los terminales de sintonización: SWR, Q aproximado, frecuencia resonante, ancho de banda, impedancia;
Determinar la impedancia característica de la línea de transmisión;
Determine la longitud de las líneas de fase de ¼ y ½;
pérdida de cable coaxial;
Determinar la pérdida del sintonizador de antena;
Mida la pérdida de balun;
Mida el inductor Q;
Estime los parámetros del cristal de cuarzo;
Medir resonancia de bucle magnético y SWR
Especificaciones:
Generación y control de frecuencia: 1-60MHz
Impedancia de fuente: 50 ohmios
Estabilidad: (+/-) 100 ppm
Pureza espectral: Armónicos hacia abajo >- TBD dB más allá de 60 MHz
Tamaño de paso: incrementos configurables por el usuario de 100 Hz, 1 KHz, 10 KHz y 100 KHz
Rango de medición utilizable: SWR: 1,0 a 9,99
Impedancia: aprox. 5 a 2000 ohmios
Salida de RF: Ajustable: 2,0 voltios pp (típico)
Salida RF: BNC
Conectores: RF
Fuente de alimentación (batería de iones de litio de 3,7 V): alimentado por externo: CC 12-14 V, 500 mA
Alimentación externa: conector de alimentación de 2,1 mm (pin central positivo)
Interfaz USB: Mini receptáculo USB
Tamaño del artículo: 10 x 5,2 x 2,8 cm / 3,94 x 2,05 x 1,1 pulgadas
Peso del artículo: 200 g/7,05 oz
Tamaño del paquete: Versión ordinaria: 11,5 x 7 x 7 cm; Versión BT: 12 x 9 x 7 cm
Peso del paquete: 240-252 g / 8,47-8,92 oz
Paquete incluido:
1 x Analizador de antena mini60s 2 adaptadores.
